GAUGE GLASS, Klinger , Maxos , Annaka , TGI ,Reflex Type, Transparent Type, High Temperature Glass, Safety Sight Glass



1. 특징
   열충격이나 온도의 급격한 변화에 높은 저항력을 가진 유리로서 soda-lime유리에 비해 높은 온도에서 작업이 가능하고 화학적 내구성을 지닌 특수유리이다. 대표적인 것이 파이렉스글라스(Pyrex Glass)이며 SiO2(81%), B2O3(12%)를 함유하고 열팽창율은 보통유리에 1/3정도이다. 내열충격성은 Quartz(석영유리)에 미치지 못하나 Quartz보다는 대량생산이 가능하고 성형성이 좋은 저팽창성의 유리로서 이화학용 용기나, 관 반도체 장비부품으로도 많이 사용되고 있다.

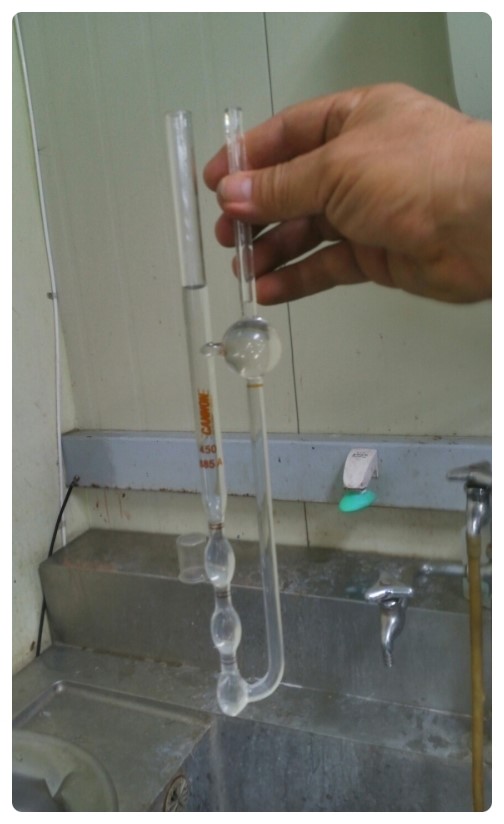

      시험관유리

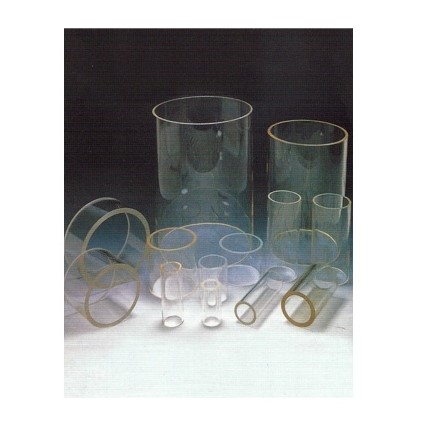

Tube Glass (유리관)

산업용으로 쓰이는 다양한 원통모양의 유리들  기계에 첨부되는 유리로 만들어진 실린더들이 고도의 정밀한 용적(부피)을 요하는 화학산업분야에서 발전되어진 것은 당연하다. 이것들은 사용용도에 따라 필요한 조건들을 반드시 지녀야 하는데 즉 열, 압력, 그리고 부식을 견디어 낼수 있는 조건들을 가져야 한다. 이러한 실린더들이 추운 지역의 겨울시즌에 사용되었을 때 실린더 외부와 내부의 온도차이 또는 열쇼크에 대한 저항력의 부족으로 인해 깨어지는 경우를 대비하기위한 방법으로 열처리를 해서 강도를 높인 경질유리관을 사용한다.   Safety Sight Glass (안전시창유리) & High Temperature Glass (고온고압유리) Glass Name 품 목 Working Temp℃ 상용사용온도 Max Temp℃ 최대사용온도 Thickness 두 께 Tempered Glass(강화유리) 220℃ 250℃ 3t ∼25t Borosilicate(Pyrex, Borofloat) 450℃ 500℃ 1t ∼ 30t Pyroceram(쎄라믹유리) 700℃ 800℃ 3, 4, 5t Vycor 900℃ 1200℃ 1t ∼ 50t Fused silica(석영유리) 1000℃ 1300℃ 1t ∼ 10t Level Gage Glass(수면게이지) 250℃ 320℃ - Mica sheet(운모) - - 0.2t Tube Glass(유리관) SIZE 상관없이 주문생산

                    보일러 유리 (타원형)

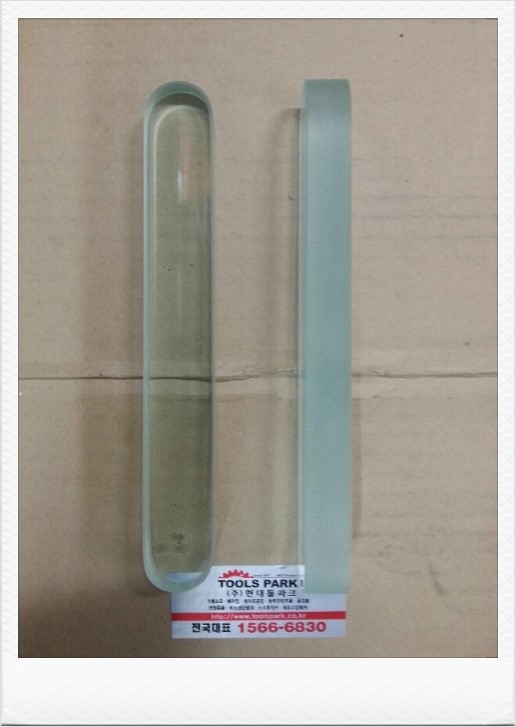

독일의 TGI사의 ILMADUR GAUGE GLASS 재 질 : Borosilicate(= Pyrex) 분류: 반사식, 투시식 (reflex, transparent)

타 Brand 와 TGI Gauge Glass 의 비교분석표 구 분 TGI (Ilmadur) Klinger Maxos Annaka 인장강도 - 표 준 - 고 압 150N/㎟ 이상 180N/㎟ 이상 120N/㎟이상 150N/㎟ 이상 150N/㎟ 이상 - 평 탄 도 0.13~0.05 - 0.13 이하 - 투 명 도 최상 상 상 상 최고 사용 온도 320℃ 300℃ 300℃ - 과포화 증기 사용 온도 243℃ 243℃ 243℃ 243℃ 변형 온도 560℃ 550℃ 540℃ 520℃ 열팽창계수 α(20℃...200℃) 4.2±0.1 x 10-6K-1 5.0±0.1 x 10-6K-1 4.3±0.1 x 10-6K-1 4.9±0.1 x 10-6K-1 생산지 독일 말레이시아 말레이시아 일본

적용범위 - Gauge Glass는 280℃까지는 연속적인 서비스가 가능하도록 설계됨. - 280℃ 초과시: 300℃에서 300시간 사용할 경우 초기 사양의 90%, 320℃까지 사용하면 약 70%로                       압축강도가 줄어듬.

폭이 34mm인 투시식 TGI Ilmadur 게이지 글라스는 아래 조건에서 적용 가능합니다; 매개물 압력 (bar) 온도 (℃) 유리에 손상을 주지 않는 매개물   (예: 기름, 탄화수소) 345 35 290 120 180 400

DIN7081 Gauge Glass standard size NO. Reflex Type Transparent Type High Pressure Transparent Type 3 140L × 34 × 17 140L × 34 × 17 140L × 34 × 17.5 4 165L × 34 × 17 165L × 34 × 17 165L × 34 × 17.5 5 190L × 34 × 17 190L × 34 × 17 190L × 34 × 17.5 6 220L × 34 × 17 220L × 34 × 17 220L × 34 × 17.5 7 280L × 34 × 17 280L × 34 × 17 280L × 34 × 17.5 7S 300L × 34 × 17 300L × 34 × 17 300L × 34 × 17.5 8 320L × 34 × 17 320L × 34 × 17 320L × 34 × 17.5 9 340L × 34 × 17 340L × 34 × 17 340L × 34 × 17.5 10 370L × 34 × 17 370L × 34 × 17 370L × 34 × 17.5 11 400L × 34 × 17 400L × 34 × 17 400L × 34 × 17.5 * 유리에 심각한 손상을 줄 수 있는 매개물(예. 스팀, 알칼리)은 35 bar 이상에서는 Mica Shields와   함께 투시식(T 타입) 게이지 글라스를 사용하여야 합니다.  * NO.4, 6~11 Reflex & Transparent Type은 재고 보유, 기타 사양은 납기 확인바랍니다. * 폭 30mm 공급가능 안전시창유리

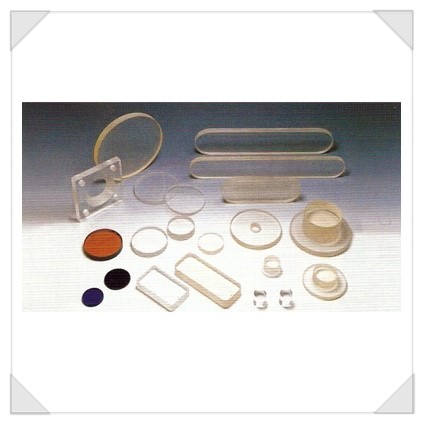

Safety Sight Glass (안전시창유리) & High Temperature Glass (고온고압유리) Glass Name 품 목 Working Temp℃ 상용사용온도 Max Temp℃ 최대사용온도 Thickness 두 께 Tempered Glass(강화유리) 220℃ 250℃ 3t ∼25t Borosilicate(Pyrex, Borofloat) 450℃ 500℃ 1t ∼ 25t 벽난로유리(세라믹유리) 700℃ 800℃ 3, 4, 5t Quartz glass(석영유리) 1000℃ 1300℃ 1t ∼ 30t Level Gage Glass(수면게이지) 250℃ 320℃ - Mica sheet(운모) - - 0.2t Tube Glass(유리관) SIZE 상관없이 주문생산

Data sheet

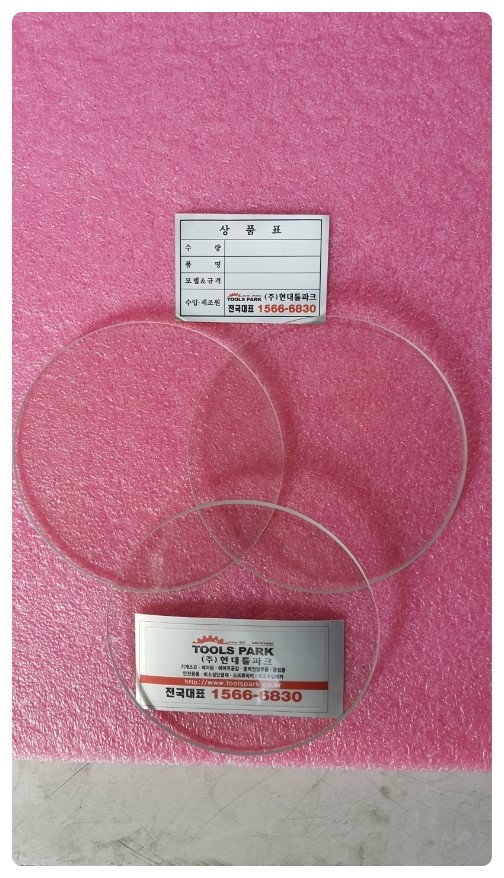

Disc sight glasses Available sizes Dimensions d1 × s (mm) Insepection aperture d2(mm) Permissible Pressure in bar Test pressure in bar acc. to formula 　 Dimensions d1 × s (mm) Insepection aperture d2(mm) Permissible Pressure in bar Test pressure in bar acc. to formula 30×15 20 200 1600 　 95×15 75 25 200 35×7 25 25 200 　 100×10 80 8 64 40×12 30 50 400 　 100×15 80 16 128 45×10 32 40 320 　 100×20 80 25 200 45×12 32 50 400 　 100×25 80 40 320 50×10 35 25 200 　 125×15 100 10 80 50×12 35 40 320 　 125×20 100 16 128 55×10 40 25 200 　 125×25 100 25 200 60×10 45 16 128 　 125×30 100 40 320 60×12 45 25 200 　 150×15 125 8 64 60×15 45 40 320 　 150×20 125 10 80 63×8 48 10 80 　 150×25 125 16 128 63×10 48 16 128 　 150×30 125 25 200 63×12 48 25 200 　 175×20 150 10 80 63×15 48 40 320 　 175×25 150 16 128 70×12 55 16 128 　 175×30 150 25 200 70×15 55 25 200 　 200×20 175 8 64 80×10 65 10 80 　 200×25 175 10 80 80×12 65 16 128 　 200×30 175 16 128 80×15 65 25 200 　 250×25 225 8 64 80×20 65 40 320 　 250×30 225 10 80 90×10 70 10 80 　 265×30 225 8 64



규산무수물을 주요 성분으로 하는 유리.  유리를 성분비에 의해서 분류한 것으로 유리 중에서 가장 흔히 보급되어 있는 것이다.  다른 성분을 함유하지 않고 거의 규산무수물로 이루어진 유리를 특히 석영유리라고 하는데, 기계적 강도, 내화학성이 풍부하므로 카메라렌즈, 내열용기구나 기기용, 화학기구 등 특수한 방면에 쓰인다.

Safety Sight Glass (안전시창유리) & High Temperature Glass (고온고압유리) Glass Name 품 목 Working Temp℃ 상용사용온도 Max Temp℃ 최대사용온도 Thickness 두 께 Tempered Glass(강화유리) 220℃ 250℃ 3t ∼25t Borosilicate(Pyrex, Borofloat) 450℃ 500℃ 1t ∼ 30t Pyroceram(쎄라믹유리) 700℃ 800℃ 3, 4, 5t Vycor 900℃ 1200℃ 1t ∼ 50t Fused silica(석영유리) 1000℃ 1300℃ 1t ∼ 10t Level Gage Glass(수면게이지) 250℃ 320℃ - Mica sheet(운모) - - 0.2t Tube Glass(유리관) SIZE 상관없이 주문생산
